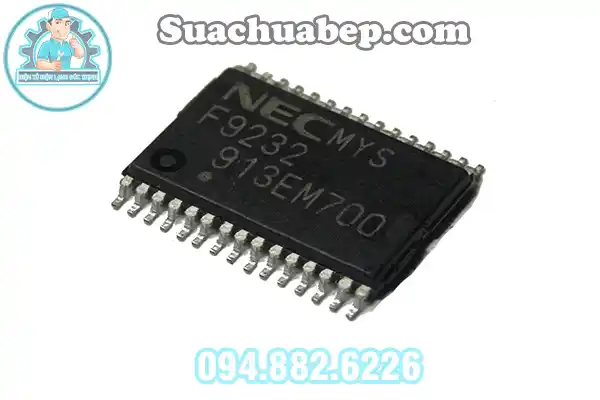

Trong số các linh kiện quan trọng của bếp từ, IC nguồn bếp từ là bộ phận quyết định toàn bộ hoạt động của hệ thống cấp nguồn và mạch điều khiển.
Khi IC nguồn gặp sự cố như IC nguồn bếp từ bị chập, bị nổ, bị quá nhiệt hoặc bị hỏng, bếp sẽ không thể khởi động, không nhận tín hiệu hoặc báo lỗi liên tục.
Tại Suachuabep.com – 0948826226, đây là một trong những lỗi thường xuyên được người dùng gọi đến sửa chữa.
Việc hiểu rõ nguyên lý hoạt động, nguyên nhân hư hại, cách khắc phục và cách lựa chọn linh kiện phù hợp sẽ giúp bạn bảo vệ tốt hơn bo mạch nguồn và đảm bảo bếp từ hoạt động an toàn – ổn định.
Xem thêm về bếp từ:
Nguyên Lý Hoạt Động Của IC Nguồn Bếp Từ Trong Mạch Điện Điều Khiển
IC nguồn bếp từ (Power IC/Power Supply IC) có nhiệm vụ chính là chuyển đổi điện áp AC 220V thành các mức điện áp DC ổn định để nuôi:
- IC điều khiển bếp từ
- Vi xử lý bếp từ
- Mạch bếp từ công suất
- Cảm biến nhiệt
- Bo hiển thị và các nút điều khiển
IC nguồn bếp từ thường bao gồm các khối:
- Khối dao động chuyển đổi (Switching Oscillator)

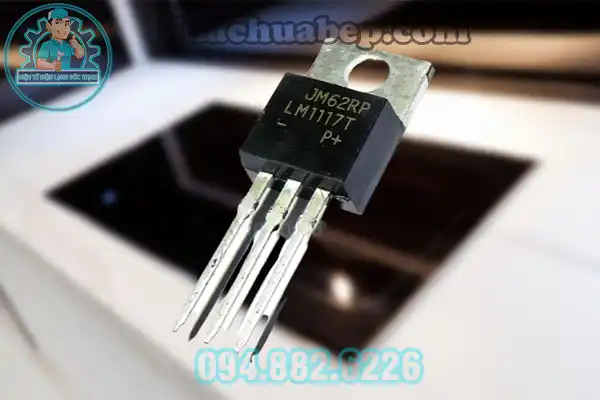

- Khối ổn áp tuyến tính
- Khối bảo vệ quá dòng – quá nhiệt
- Khối cấp nguồn PWM cho tầng công suất
Khi IC nguồn hoạt động đúng, bếp từ sẽ:
- Khởi động nhanh
- Điều khiển công suất chính xác
- Không rung, không hụt áp
- Hạn chế lỗi E0 – E1 – E2 – E9
Nhưng khi IC nguồn bếp từ bị chập hoặc bị quá nhiệt, mạch sẽ mất ổn định hoàn toàn.
Nguyên Nhân Khiến IC Nguồn Bếp Từ Bị Chập Quá Nhiệt Hoặc Bị Nổ
Dưới đây là các nguyên nhân phổ biến nhất:
1. Nguồn điện đầu vào không ổn định
Khi điện áp tăng đột ngột hoặc sụt áp mạnh, IC nguồn phải làm việc với tải lớn → dễ gây IC nguồn bếp từ bị nổ hoặc chết mạch dao động.
2. Tản nhiệt kém – bụi bẩn – thông gió kém
Nhiều model bếp từ thiết kế quạt thổi yếu hoặc bị bám bụi → IC nguồn liên tục nóng cao → dẫn tới IC nguồn bếp từ bị quá nhiệt.
3. Mạch bếp từ chập linh kiện liên hoàn
Một số hư hỏng từ:
- Tụ nguồn yếu → gây dòng xung lớn
- Mâm từ chập → IC nguồn chịu tải cao
- IGBT hỏng → IC nguồn kích quá mức
→ dẫn tới IC nguồn bếp từ bị hỏng toàn phần.
4. Linh kiện kém chất lượng
Nhiều bếp từ giá rẻ sử dụng IC nguồn không chính hãng, khi chạy ở mức công suất cao → nhanh cháy IC.
5. Bo mạch ẩm ướt hoặc oxy hóa
Đặt bếp gần nơi ẩm, nước tràn vào → gây IC nguồn bếp từ bị chập.
Dấu Hiệu Nhận Biết IC Nguồn Bếp Từ Bị Hỏng Khi Bếp Hoạt Động Lỗi
Người dùng có thể nhận biết qua các biểu hiện:
1. Bếp bật lên rồi tắt ngay (tự ngắt sau 1–3 giây)
Đây là dấu hiệu đặc trưng của IC nguồn bếp từ bị yếu hoặc mất ổn định.
2. Bếp không vào điện – màn hình không hiển thị
Thường do IC nguồn cháy, đứt chân hoặc không cấp ra điện áp.
3. Xuất hiện mùi khét, vết cháy nhỏ trên bo mạch
Khi IC nguồn bếp từ bị nổ, thường sẽ có vết nứt hoặc phồng IC.
4. Bật bếp làm nhảy CB
Nếu IC nguồn bị chập, mạch nguồn sẽ kéo amper lớn dẫn đến nhảy aptomat.
5. Bếp báo lỗi liên quan đến mạch nguồn
Tùy từng hãng, có thể báo:
- E0
- E1
- E2
- E9
- Hoặc không hiển thị bất cứ thông tin gì
Cách Kiểm Tra IC Nguồn Bếp Từ Và Quy Trình Xử Lý Đúng Kỹ Thuật Khi Ic Bị Hư Hại
1. Kiểm tra bằng mắt thường
- IC phồng, nứt, cháy
- Mạch đen quanh IC
- Tụ nguồn gần IC bị rò hoặc nổ
2. Đo điện áp đầu vào – đầu ra của IC
Nếu đầu ra <5V hoặc không có điện áp → IC nguồn bếp từ bị hỏng.
3. Kiểm tra các linh kiện liên quan
- Tụ nguồn
- Cầu diode
- IGBT
- Điện trở mồi
Một trong số linh kiện này hỏng cũng khiến IC không hoạt động.
Cách Khắc Phục IC Nguồn Bếp Từ Sửa Chữa, Thay Thế Và Chi Phí Dự Kiến
1. Thay IC nguồn bếp từ
Là phương án phổ biến nhất.
Ưu điểm:
- Nhanh
- Chi phí thấp
- Không ảnh hưởng mạch khác
Thay IC bếp từ giá bao nhiêu?
→ Thông thường dao động từ 250.000 – 800.000đ tùy dòng và mã mạch.
(Mức này rẻ hơn nhiều so với “thay bo mạch bếp từ giá bao nhiêu”, vốn có thể từ 1–3 triệu.)
2. Sửa chữa mạch nguồn bếp từ
Dành cho trường hợp:
- Nổ nặng
- Cháy lan sang mạch điều khiển
- Gãy đường mạch
3. Thay nguồn bếp từ / thay bo mạch bếp từ
Áp dụng khi IC cháy lan rộng khiến:
- Đứt mạch
- Hỏng vi xử lý bếp từ
- Cháy tụ, diode, IGBT hàng loạt
Đây là mức hư hại nặng nhất.
Lựa Chọn Đúng Loại IC Nguồn Bếp Từ Tương Thích Với Từng Model Và Thương Hiệu Bếp
1. Chọn theo mã IC nguồn gốc
Một số IC phổ biến:

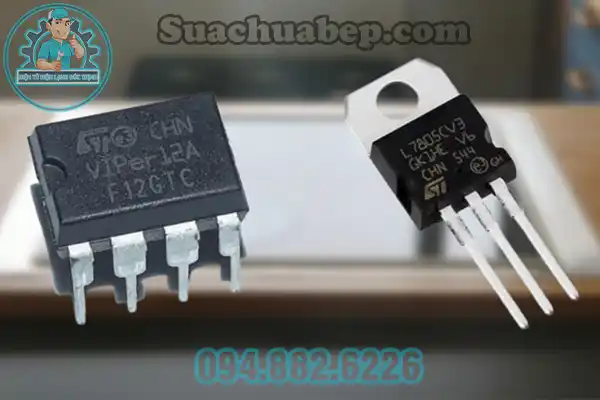

- VIPer12
- VIPer22
- TOP244–TOP247
- TNY277–TNY280
- FSQ0465RT
- LNK304–LNK306
2. Chọn theo cấu trúc mạch bếp từ
Mỗi mạch bếp từ sẽ dùng 1 dạng IC nhất định:
- Mạch bếp từ kanzler
- Mạch bếp từ Chefs – Faster – Kocher
- Mạch bếp từ Sunhouse – Midea
- Mạch điều khiển bếp từ Bosch – Teka
3. Không dùng IC tháo máy hoặc hàng rẻ
Dễ gây cháy nổ, đứt mạch, chập tải.
Những Câu Hỏi Thường Gặp Về IC Nguồn Bếp Từ
IC nguồn bếp từ là gì?
Là IC quản lý toàn bộ nguồn, cấp điện áp ổn định cho vi xử lý và các khối mạch.
Nguyên nhân IC nguồn bếp từ bị chập?
Quá tải, nguồn điện không ổn định, chập mâm từ, quạt hỏng.
IC điều khiển bếp từ khác IC nguồn không?
Khác. IC nguồn cấp nguồn; IC điều khiển xử lý tín hiệu điều khiển.
Thay IC nguồn bếp từ có bền không?
Bền nếu chọn đúng mã và tản nhiệt tốt.
Giá sửa bếp từ khi cháy IC nguồn bao nhiêu?
Khoảng 250.000 – 3.000.000đ tùy theo từng model, nếu chỉ thay IC; cao hơn nếu cháy bo nặng.
IC nguồn bếp từ giữ vai trò sống còn trong cấu trúc hoạt động của bếp. Khi xuất hiện hiện tượng như IC nguồn bếp từ bị quá nhiệt, IC nguồn bếp từ bị chập, IC nguồn bếp từ bị nổ hoặc bếp báo lỗi bất thường, bạn cần kiểm tra ngay để tránh gây hỏng lan sang vi xử lý, mâm từ hoặc bo công suất.
Nếu bếp gặp lỗi nguồn và cần kiểm tra – thay IC đúng kỹ thuật, hãy liên hệ Suachuabep.com – 0948826226 để được hỗ trợ nhanh chóng.
