Bo Mạch Hiển Thị Máy Rửa Bát

Trong mỗi chiếc máy rửa bát hiện đại, bộ phận bo mạch hiển thị máy rửa bát đóng vai trò không thể thiếu — là nơi giao tiếp giữa người dùng và thiết bị thông qua màn hình LED hoặc bảng điều khiển cảm ứng.

Khi bộ phận này gặp lỗi, máy có thể không hiển thị chế độ, không phản hồi nút bấm hoặc nút cảm ứng, hoặc báo sai mã lỗi.

Có nhiều dòng máy phổ biến như máy rửa bát Bosch Serie 4/Serie 6, Electrolux… thay bo mạch hiển thị và điểm phụ kiện máy rửa bát Bosch thường là giải pháp khắc phục.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo và nguyên lý hoạt động của bộ phận này, nguyên nhân dẫn đến hư hại, cách khắc phục, lựa chọn linh kiện phù hợp và những mã lỗi liên quan để bạn sử dụng máy rửa bát hiệu quả hơn — nếu bạn cần sửa chữa chuyên nghiệp, hãy gọi Suachuabep.com – 0948826226.

Xem thêm:

Bếp từ bị rò điện

Cấu tạo máy rửa bát

Bo mạch máy rửa bát

Cấu Tạo Bộ Phận Bo Mạch Hiển Thị Máy Rửa Bát Và Các Thành Phần Liên Kết

Bộ phận bo mạch hiển thị máy rửa bát thực chất là một module điện tử được gắn phía trước máy và kết nối với bo mạch điều khiển chính. Cấu tạo gồm các phần chính:

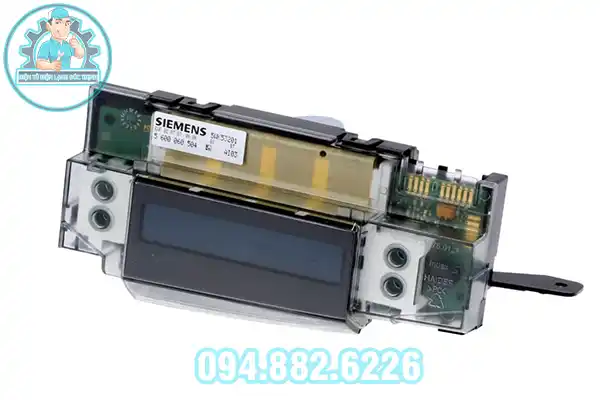

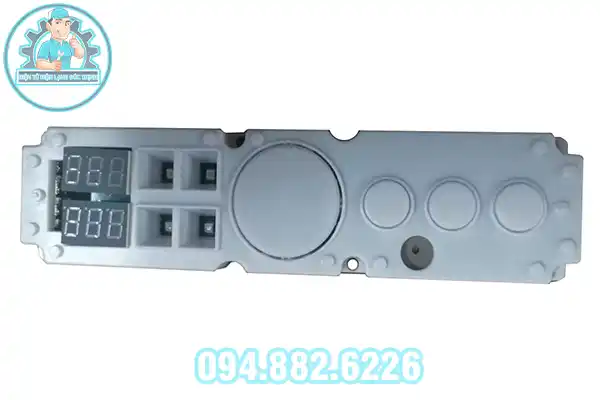

1. Màn hình LED hoặc màn hình cảm ứng

Hiển thị thời gian, chế độ rửa, cảnh báo như “hết muối”, “hết nước bóng”. Trong nhiều mẫu máy hiện đại, màn hình là bộ phận cảm ứng chạm.

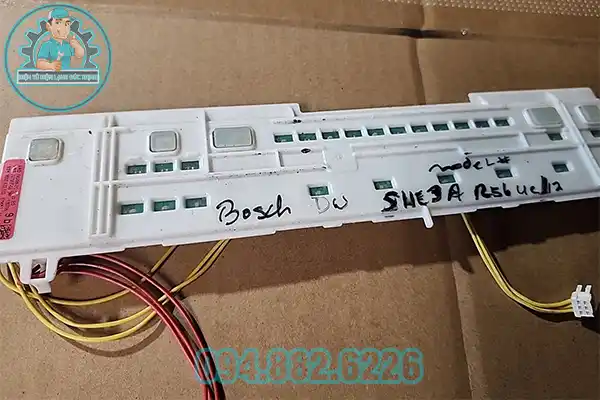

2. Bảng nút bấm hoặc bảng cảm ứng (nút bấm / nút cảm ứng)

Cho phép người dùng chọn chương trình, hẹn giờ, khóa trẻ em… Khi nút bấm bị liệt hoặc nút cảm ứng không nhạy, module hiển thị thường bị ảnh hưởng.

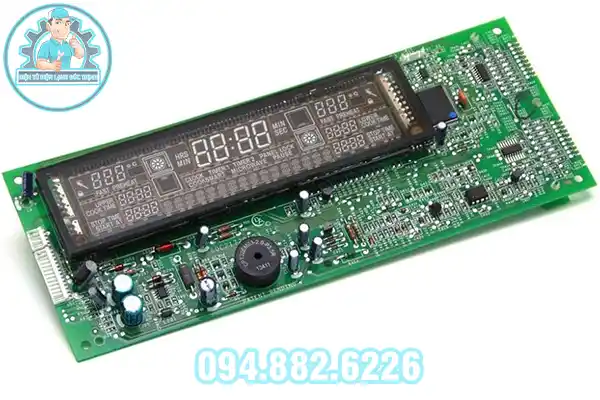

3. Bo mạch hiển thị (Display Board)

Module chuyên xử lý giao diện người dùng, nhận tín hiệu từ nút bấm/nút cảm ứng, sau đó truyền dữ liệu qua dây tới bo mạch điều khiển máy rửa bát.

4. Dây dẫn và giắc cắm kết nối tới bo mạch điều khiển máy rửa bát

Bao gồm các dây tín hiệu, cáp màn hình và cáp dữ liệu. Khi kết nối lỏng hoặc bị oxi hóa, bảng hiển thị có thể mất tín hiệu.

5. Bo mạch điều khiển chính

Dù tên là “bo mạch hiển thị”, nhưng nó hoạt động nhờ giao tiếp với bo mạch điều khiển máy rửa bát tổng thể – vì vậy khi bo chính lỗi, module hiển thị cũng thường bị ảnh hưởng.

Hiểu rõ cấu tạo này giúp bạn dễ chẩn đoán khi máy rửa bát không phản hồi hoặc bảng hiển thị bị hỏng.

Nguyên Lý Hoạt Động Của Bo Mạch Hiển Thị Máy Rửa Bát Và Chức Năng Điều Khiển Giao Diện

Bo mạch hiển thị máy rửa bát hoạt động theo nguyên tắc: người dùng thao tác → bảng nút/ cảm ứng gửi tín hiệu → module hiển thị xử lý và gửi tới bo mạch điều khiển chính → bo mạch điều khiển thực hiện van cấp nước, bơm xả, gia nhiệt, sấy…

Cụ thể:

• Khi nhấn nút bấm hoặc chạm vào nút cảm ứng, tín hiệu được gửi đến module hiển thị.
• Module hiển thị xác nhận và truyền dữ liệu qua cáp tới bo mạch điều khiển máy rửa bát Bosch/ Electrolux.
• Bo mạch điều khiển sẽ thực thi chương trình tương ứng như chọn chu trình, cấp nước, gia nhiệt.
• Trong quá trình hoạt động, module hiển thị cũng nhận phản hồi như cảm biến nước, cảm biến muối và hiển thị thông báo “hết muối”, “E-xx”.

Nếu module hiển thị bị lỗi, bạn có thể gặp các trường hợp như: màn hình không sáng, các nút bấm không phản hồi, máy rửa bát không khởi động mặc dù đã đặt chương trình.

Nguyên Nhân Dẫn Đến Hư Hại Bo Mạch Hiển Thị Máy Rửa Bát Và Dấu Hiệu Nhận Biết

Nguyên nhân phổ biến

• Tiếp xúc ẩm hoặc hơi nước: Module hiển thị nằm gần cửa máy, hơi nước lâu ngày có thể làm ăn mòn bảng mạch.
• Dây cáp hoặc giắc kết nối bị lỏng/oxi hóa: Khi tín hiệu không truyền ổn định, module hiển thị bị mất chức năng.
• Nút bấm hỏng hoặc phím cảm ứng kém chất lượng: Khi nút cảm ứng không nhạy, người dùng bấm liên tục dẫn đến module hiển thị bị quá tải.
• Bo mạch điều khiển chính lỗi làm module hiển thị không kết nối được: Module chỉ là phần giao diện, nếu bo chính mất tín hiệu, module sẽ hiển thị lỗi.
• Sử dụng linh kiện thay thế không đúng mã: Ví dụ thay “bo mạch hiển thị máy rửa bát Bosch Serie 4” bằng module không đúng model, dẫn đến không tương thích.

Dấu hiệu nhận biết

• Màn hình không hiển thị bất kỳ thông số nào, đèn không sáng.
• Các nút bấm/nút cảm ứng không phản hồi hoặc cần bấm mạnh nhiều lần.
• Máy rửa bát chỉ chạy vài giây rồi ngắt hoặc không khởi động.
• Máy báo mã lỗi liên quan đến giao diện như E11, E04 và không reset được.
• Màn hình hiển thị “hết muối”, “mất tín hiệu cảm biến” mặc dù muối vẫn còn — dấu hiệu module hiển thị hoặc dây cảm biến gặp vấn đề.

Cách Khắc Phục Bo Mạch Hiển Thị Máy Rửa Bát Và Hướng Dẫn Tại Nhà An Toàn

Bước 1: Ngắt nguồn điện máy rửa bát

Trước khi can thiệp, rút phích cắm và ngắt aptomat để đảm bảo an toàn tuyệt đối.

Bước 2: Kiểm tra màn hình và nút bấm/nút cảm ứng

Xem xem màn hình có sáng hay không, bấm các nút nếu không có phản hồi → có thể module hiển thị hỏng hoặc dây cáp bị lỏng.

Bước 3: Kiểm tra kết nối giắc và dây tín hiệu

Tháo vỏ cửa máy, kiểm tra giắc nối giữa module hiển thị và bo mạch điều khiển, đảm bảo không bị rỉ sét, lỏng hoặc trật.

Bước 4: Vệ sinh nhẹ module hiển thị và khu vực quanh

Dùng khăn khô, thổi khí nén nhẹ để làm sạch hơi ẩm và bụi bẩn.

Bước 5: Nếu vẫn không khắc phục được → thay module hiển thị hoặc bo mạch điều khiển

Ví dụ: thay “bo mạch hiển thị máy rửa bát Bosch Serie 6” hoặc “Bo mạch máy rửa bát Electrolux” chính hãng. Hãy liên hệ Suachuabep.com – 0948826226 để được tư vấn và thay linh kiện phù hợp.

Bước 6: Chạy thử máy để kiểm tra sau khắc phục

Sau khi thay hoặc sửa, bật máy với một chu trình ngắn để kiểm tra màn hình, phản hồi nút và thao tác điều khiển.

Lựa Chọn Linh Kiện Phù Hợp Và Cách Kiểm Tra Giá Bo Mạch Máy Rửa Bát Trước Khi Mua

Tiêu chí chọn linh kiện phù hợp

• Chọn đúng mã sản phẩm: Ví dụ “bo mạch hiển thị máy rửa bát Bosch Serie 4” phải dùng đúng model như SMS46MI05E.
• Chọn linh kiện chính hãng: module hiển thị hoặc bo mạch điều khiển từ Bosch, Electrolux… theo danh mục linh kiện máy rửa bát chính hãng.
• Kiểm tra phụ kiện đi kèm: cảm biến muối máy rửa bát Bosch, dây nguồn máy rửa chén Bosch, nút bấm/nút cảm ứng phải tương thích.

Giá tham khảo và lưu ý

• Một số nơi niêm yết “Giá bo mạch máy rửa bát Bosch” từ khoảng 5.800.000 VND cho module công suất hoặc bo mạch điều khiển.
• Khi mua, nên yêu cầu hóa đơn, tem bảo hành và mã vạch để tránh hàng nhái.
• Nếu cần thay ngay, liên hệ Suachuabep.com – 0948826226 để được báo giá chi tiết và giao hàng nhanh.

Những Mã Lỗi Liên Quan Đến Bo Mạch Hiển Thị Máy Rửa Bát Và Hướng Xử Lý Tương Ứng

Khi bạn gặp các mã lỗi trên – nên ngắt nguồn và liên hệ kỹ thuật viên kiểm tra module hiển thị, bo mạch điều khiển ngay.

Những Câu Hỏi Thường Gặp Về Bo Mạch Hiển Thị Máy Rửa Bát

Module hiển thị máy rửa bát bị hỏng có bắt buộc thay bo mạch máy rửa bát không?

Không luôn. Nếu chỉ module hiển thị (board hiển thị) bị lỗi và bo mạch điều khiển chính vẫn tốt, bạn chỉ cần thay module hiển thị. Nhưng nếu bo mạch chính bị lỗi, bạn sẽ cần thay bo mạch tổng.

Giá bo mạch máy rửa bát Bosch có đắt không?

Giá bo mạch máy rửa bát Bosch hoặc module hiển thị có thể từ vài triệu đồng (ví dụ 5.8 triệu) tùy model. Chọn hàng chính hãng để đảm bảo tương thích và bền.

Tôi có thể tự thay nút cảm ứng hoặc nút bấm trên module hiển thị không?

Nếu bạn có kỹ thuật và biết mở vỏ máy rửa bát, tháo ốc, đảm bảo ngắt nguồn – bạn có thể. Tuy nhiên nếu không chắc, nên gọi kỹ thuật chuyên nghiệp từ Suachuabep.com – 0948826226 để tránh hỏng bo mạch.

Khi nào cần thay bo mạch điều khiển chứ không chỉ module hiển thị?

Khi màn hình không sáng, máy không khởi động, báo lỗi nghiêm trọng hoặc module hiển thị đã thay nhưng vẫn không hoạt động – đây là dấu hiệu bo mạch điều khiển chính có vấn đề.

Có thể nâng cấp từ nút bấm sang nút cảm ứng cho module hiển thị không?

Về lý thuyết có thể nếu module và bo mạch hỗ trợ – nhưng không khuyến khích vì dễ gây mất bảo hành, mất tương thích.

Bộ phận bo mạch hiển thị máy rửa bát là thành phần quan trọng giúp máy vận hành ổn định và người dùng dễ thao tác – từ việc chọn chương trình đến kiểm soát lỗi. Khi bộ phận này gặp sự cố, như màn hình không sáng, nút bấm/nút cảm ứng không phản hồi hoặc máy báo lỗi liên tục, việc hiểu rõ cấu tạo, nguyên lý và dấu hiệu hư hại sẽ giúp bạn xử lý nhanh chóng và chính xác. Việc lựa chọn linh kiện phù hợp – như module hiển thị hoặc bo mạch máy rửa bát Bosch Serie 4/Serie 6, Electrolux – và mua đúng “giá bo mạch máy rửa bát Bosch” là rất quan trọng để đảm bảo hiệu suất và độ bền. Nếu bạn không chắc chắn về tình trạng của máy hoặc cần thay linh kiện chuyên sâu, đừng ngần ngại liên hệ Suachuabep.com – Hotline 0948826226 để được tư vấn, kiểm tra và thay thế chính hãng – giúp máy rửa bát của bạn trở lại hoạt động mượt mà, ổn định và yên tâm sử dụng lâu dài.
